臭氧發生器
文章出處：未知
人氣：
發表時間：2017-08-30 08:37
中型臭氧發生器系統由氣源系統、臭氧發生器主機、冷卻水系統、高頻電源系統、自動控制系統、在線儀表、投加系統、尾氣破壞器系統等部分組成。
⊙氣源系統：為臭氧發生器提供制備臭氧所需的原料氣。氣源系統分為空氣源、液氧源、現場制氧三大類。
⊙高頻電源系統：高頻電源系統將AC380V/50Hz的市電，轉換為臭氧發生器使用的4k-6kHz的高頻高壓電源，輸送給臭氧發生器，為發生器提供制備臭氧所需的高頻高壓電源。
⊙臭氧發生器主機：將氣源系統提供的原料氣，在高頻高壓電源的作用下進行高頻介質阻擋放電，將氧氣分解合成臭氧。
⊙冷卻水系統：冷卻水系統與用戶提供的外循環冷卻水相連接，將臭氧發生器工作過程中產生大量的熱量帶走，保障臭氧發生器工作在一個合適的溫度范圍內。
⊙自動控制系統：以PLC（可編程控制器）為控制核心，結合發生器上集成的各類傳感器、執行器，根據預先編制的控制程序，對發生器的運行進行實時監控，實現臭氧發生器全自動無人值守運行。可根據用戶的產量設定，自動調節臭氧發生器的進氣出氣量、功率實現臭氧產量的自動調節。
⊙投加系統：將臭氧發生器產生的臭氧，根據實際使用需求，進行分配投加至水中或煙氣通道中，讓臭氧與需要處理的物質進行有效的化學反應。
⊙尾氣破壞系統：在水處理應用中，臭氧不能完全被水吸收反應，有少量的臭氧溢出水面。尾氣破壞器系統，將溢出的臭氧進行收集并將臭氧分解為氧氣排放至大氣中。

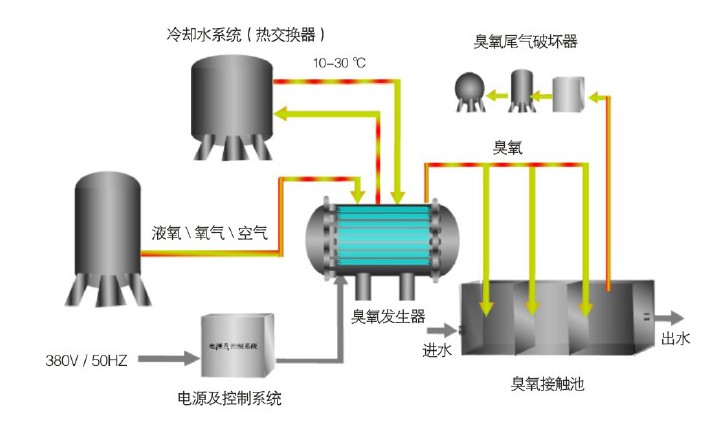

中型臭氧發生器系統一般由氣源系統、臭氧發生器主機、冷卻水系統、PLC控制系統、臭氧投加系統及尾氣破壞器系統等部分組成。此外還有大量輔助設備如測量系統，閥門及管道等，如下圖所示：
規格及技術參數
中小型氧氣源臭氧發生器
| 型號 | 額定產量g/h | 氧氣消耗量NL/h | 冷卻水量L/h | 額定功率W |
發生器尺寸 L×W×H（mm） |
||
| 120g/Nm3 | 150g/Nm3 | 120g/Nm3 | 150g/Nm3 | ||||
| NLO-25 | 30 | 25 | 258 | 172.5 | 40 | 187.5 | 690×370×200 |
| NLO-200 | 240 | 200 | 2064 | 1380 | 320 | 1500 | 800×500×900 |
| NLO-500 | 600 | 500 | 5160 | 3450 | 800 | 3750 | 2100×900×1500 |
| NLO-1K | 1200 | 1000 | 10320 | 6900 | 1600 | 7500 |
2100×900×1500 |
